Насосы горизонтальные многосекционные

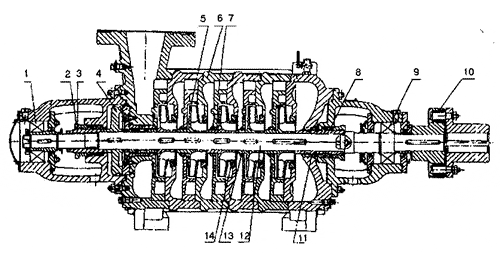

Насосы ЦНС по конструкции являются центробежными горизонтальными многоступенчатыми секционными.

В насосах типа ЦНС поток перекачиваемой жидкости перемещается последовательно несколькими рабочими колесами, смонтированными на одном валу в одном корпусе. Корпус насоса состоит из отдельных секций. Количество секций равняется числу рабочих колес минус единица, так как одно из колес расположено в крышке корпуса. Секционная конструкция корпуса насоса позволяет увеличить или уменьшить напор, не изменяя производительности.

Насосы типа ЦНС по конструкции и области применения разделяются на следующие группы:

Насосы ЦНС предназначены для перекачивания воды, имеющей водородный показатель pH 7-8,5, температурой до +45°С, с массовой долей механических примесей не более 0,1%, размером твердых частиц не более 0,1 мм с микротвердостью не более 1,47 ГПа. Применяются в системах холодного водоснабжения промышленных, административных и жилых объектов; в системах водоотлива каменноугольных шахт; в системах подачи воды в нефтеносные пласты.

Насосы ЦНСг предназначены для перекачивания воды, имеющей водородный показатель pH 7-8,5, температурой до +105°С, с массовой долей механических примесей не более 0,1%, размером твердых частиц не более 0,1 мм с микротвердостью не более 1,47 ГПа. Применяются в системах горячего водоснабжения промышленных, административных и жилых объектов.

Насосы ЦНСм предназначены для перекачивания турбинного масла Т22 ГОСТ 32-74 с диапазоном температур от +2 до +60°С. Применяются в масляных системах турбогенераторов для подачи масла в уплотняющие подшипники.

Насосы ЦНСн предназначены для перекачивания обводненной (до 90%) газонасыщенной и товарной нефти с температурой от 0 до +45°С с плотностью 700-1050 кг/м³, кинематической вязкостью не более 1,5*10-4 м²/с, имеющей водородный показатель рН 7-8,5, давлением насыщенных паров не более 665 гПа, содержанием газа (объемное) не более 3%, парафина не более 20%, с содержанием механических примесей с размером твердых частиц до 0,2 мм и микротвердостью 1,47 ГПа – не более 0,2%. Допускается перекачивание нефти температурой до  +60°С при условии системы принудительного охлаждения подшипников. Применяются в в системах внутрипромыслового сбора и транспортировки нефти.

Насосы ЦНСп предназначены для перекачивания воды и других неагрессивных и негорючих жидкостей с pH=7-9,2, температурой до +120°С, с массовой долей механических примесей не более 0,1% и размером твердых частиц не более 0,1 мм. Применяются для питания водой паровых котлов малой и средней мощности, на установках повышения давления, в промышленных установках, при строительстве общественных и жилых зданий, для обеспечения циркуляции горячей и холодной воды.

Для всех насосов типа ЦНС давление на входе не должно быть менее 0,02-0,06 МПа. Для насосов ЦНСг давление на входе не должно быть менее 0,1 МПа при температуре воды +105°С.

Максимально допустимое давление на входе для всех насосов 0,3 МПа.

Уплотнение вала насосов сальниковое или торцовое.

Маркировка насосов типа ЦНС:

ЦНС г (А) т 13 - 210 УХЛ4
1 2 3 4 5   6 7
где:
1. ЦНС – центробежный насос секционный
2. Модификация:
     без буквы – для холодной воды (до +45°С)
     «г» – для горячей воды (до +105°С)
     «м» – для турбинного масла
     «н» – для нефти
     «п» – для горячей и холодной воды в системах небольшой производительности
3. (А) – агрегатная поставка
4. Тип уплотнения:
     без буквы – сальниковое
     «т» – торцовое
5. 13 – номинальная подача, м³/час
6. 210 – номинальный напор, м
7. УХЛ4 - климатическое исполнение и категория размещения

Технические характеристики насосов ЦНС(г,п)

Название агрегата

Номин. подача,
м³/ч

Номин. напор,
м

Рабочая зона

Кавит. запас,
м

Электродвигатель

Габаритные размеры
агрегата, мм

Диаметр
патрубков, мм

Масса насоса,
кг

Масса агрегата,
кг

подача, м³/ч

напор, м

марка

кВт

об/мин

L

B

H

вход

выход

ЦНСп 2,5-80

2,5

80

1…3

70…89

3,0

АИР 80В2

2,2

3000

1406

250

405

25

25

41

105

ЦНСп 2,5-120

2,5

120

1…3

105…133

3,0

АИР 90L2

3

3000

1668

250

420

25

25

49

115

ЦНСп 2,5-160

2,5

160

1…3

140…177

3,0

АИР 100S2

4

3000

1905

250

430

25

25

59

130

ЦНС(г) 13-70

13

70

11…15

69…71

3,0

АИР 132М2

11

3000

1350

440

580

80

80

195

335

ЦНС(г) 13-105

13

105

11…15

100…106

3,0

АИР 132М2

11

3000

1420

440

580

80

80

225

372

ЦНС(г) 13-140

13

140

11…15

137…141

3,0

АИР 160S2

15

3000

1660

440

620

80

80

255

415

ЦНС(г) 13-175

13

175

11…15

168…179

3,0

АИР 160М2

18,5

3000

1760

440

620

80

80

280

457

ЦНС(г) 13-210

13

210

11…15

200…215

3,0

АИР 160М2

18,5

3000

1830

440

620

80

80

310

494

ЦНС(г) 13-245

13

245

11…15

235…250

3,0

АИР 180S2

22

3000

1830

440

610

80

80

340

549

ЦНС(г) 13-280

13

280

11…15

268…285

3,0

АИР 180М2

30

3000

1960

440

610

80

80

370

579

ЦНС(г) 13-315

13

315

11…15

300…320

3,0

АИР 180М2

30

3000

2030

440

610

80

80

390

612

ЦНС(г) 13-350

13

350

11…15

338…358

3,0

АИР 180М2

30

3000

2100

440

610

80

80

425

649

ЦНС(г) 38-44

38

44

28…48

30…52

3,6

AИP 132M2

11

3000

1350

440

577

80

80

191

329

ЦНС(г) 38-66

38

66

28…48

50…77

3,6

АИР 160S2

15

3000

1590

440

590

80

80

219

405

ЦНС(г) 38-88

38

88

28…48

67…102

3,6

АИР 160М2

18,5

3000

1690

440

590

80

80

247

446

ЦНС(г) 38-110

38

110

28…48

83…127

3,6

АИР 180S2

22

3000

1690

440

610

80

80

275

503

ЦНС(г) 38-132

38

132

28…48

100…153

3,6

АИР 180М2

30

3000

1820

440

610

80

80

303

538

ЦНС(г) 38-154

38

154

28…48

117…179

3,6

АИР 180М2

30

3000

1890

440

610

80

80

331

568

ЦНС(г) 38-176

38

176

28…48

135…200

3,6

АИР 180М2

30

3000

1960

440

610

80

80

359

593

ЦНС(г) 38-198

38

198

28…48

150…228

3,6

АИР 200М2

37

3000

2080

440

640

80

80

387

672

ЦНС(г) 38-220

38

220

28…48

170…252

3,6

АИР 200L2

45

3000

2200

440

640

80

80

415

719

ЦНС(г) 60-66

60

66

48…80

50…72

4,5

АИР 180S2

22

3000

1510

520

680

100

80

226

445

ЦНС(г) 60-99

60

99

48…80

73…108

4,5

АИР 180М2

30

3000

1640

520

680

100

80

263

490

ЦНС(г) 60-132

60

132

48…80

100…145

4,5

АИР 200L2

45

3000

1820

520

690

100

80

309

655

ЦНС(г) 60-165

60

165

48…80

123…180

4,5

АИР 225М2

55

3000

1960

520

730

100

80

345

750

ЦНС(г) 60-198

60

198

48…80

150…215

4,5

АИР 225М2

55

3000

2040

520

730

100

80

381

785

ЦНС(г) 60-231

60

231

48…80

175…252

4,5

АИР 250S2

75

3000

2220

545

810

100

80

420

955

ЦНС(г) 60-264

60

264

48…80

190…287

4,5

АИР 250S2

75

3000

2300

545

810

100

80

462

990

ЦНС(г) 60-297

60

297

48…80

225…325

4,5

АИР 250S2

75

3000

2380

545

810

100

80

499

1190

ЦНС(г) 60-330

60

330

48…80

250…360

4,5

АИР 250М2

90

3000

2460

545

790

100

80

546

1250

60

330

48…80

250…360

4,5

АИР 280S2

110

3000

2630

880

930

100

80

680

1440

ЦНС(г) 105-98

105

98

80…130

85…105

5,5

АИР 225М2

55

3000

1920

640

875

125

125

480

960

ЦНС(г) 105-147

105

147

80…130

122…160

5,5

АИР 250S2

75

3000

2120

640

920

125

125

518

1140

ЦНС(г) 105-196

105

196

80…130

160…215

5,5

АИР 280S2

110

3000

2360

650

930

125

125

576

1470

ЦНС(г) 105-245

105

245

80…130

200…270

5,5

АИР 280М2

132

3000

2450

650

930

125

125

634

1580

ЦНС(г) 105-294

105

294

80…130

245…328

5,5

4АМН 280S2

160

3000

2400

820

890

125

125

715

1600

ЦНС(г) 105-343

105

343

80…130

285…385

5,5

4АМН 280S2

160

3000

2500

820

890

125

125

775

1660

ЦНС(г) 105-392

105

392

80…130

325…435

5,5

4АМН 280М2

200

3000

2630

820

890

125

125

836

1810

ЦНС(г) 105-441

105

441

80…130

370…490

5,5

4АМН 315М2

250

3000

2770

860

910

125

125

897

1930

ЦНС(г) 105-490

105

490

80…130

410…540

5,5

4АМН 315М2

250

3000

2870

860

910

125

125

958

2000

ЦНС(г) 180-85

180

85

130…220

70…90

4,0

АИР 250S4

75

1500

2080

700

990

150

150

629

1300

ЦНС(г) 180-128

180

128

130…220

105…140

4,0

АИР 280S4

110

1500

2360

700

1000

150

150

737

1720

ЦНС(г) 180-170

180

170

130…220

135…185

4,0

АИР 280М4

132

1500

2540

700

990

150

150

849

1930

ЦНС(г) 180-212

180

212

130…220

175…235

4,0

АИР 315S4

160

1500

2750

700

1060

150

150

965

2300

ЦНС(г) 180-255

180

255

130…220

210…280

4,0

АИР 315М4

200

1500

2860

700

1060

150

150

1155

2540

ЦНС(г) 180-297

180

297

130…220

245…330

4,0

АИР 355S4

250

1500

3180

750

1100

150

150

1268

2800

ЦНС(г) 180-340

180

340

130…220

280…375

4,0

АИР 355S4

250

1500

3280

750

1100

150

150

1384

2920

ЦНС(г) 180-383

180

383

130…220

315…420

4,0

АИР 355М4

315

1500

3420

750

1100

150

150

1479

3240

ЦНС(г) 180-425

180

425

130…220

350…470

4,0

АИР 355М4

315

1500

3520

750

1100

150

150

1610

3360

ЦНС(г) 300-120

300

120

220…360

110…135

4,5

АИР 315S4

160

1500

2670

870

1090

200

200

1106

2470

ЦНС(г) 300-180

300

180

220…360

162…200

4,5

АИР 355S4

250

1500

3000

870

1110

200

200

1251

2790

ЦНС(г) 300-240

300

240

220…360

215…262

4,5

АИР 355М4

315

1500

3150

870

1110

200

200

1395

3150

ЦНС(г) 300-300

300

300

220…360

265…325

4,5

А4-400ХК-4

400

1500

3290

1320

1560

200

200

1599

3920

ЦНС(г) 300-360

300

360

220…360

325…390

4,5

А4-400Х-4

500

1500

3410

1320

1560

200

200

1750

4220

ЦНС(г) 300-420

300

420

220…360

375…455

4,5

А4-400Х-4

500

1500

3530

1320

1560

200

200

1900

4380

ЦНС(г) 300-480

300

480

220…360

430…520

4,5

А4-400Y-4

630

1500

3750

1320

1560

200

200

2100

4810

ЦНС(г) 300-540

300

540

220…360

485…585

4,5

А4-450Х-4

800

1500

3820

1420

1680

200

200

2260

5260

ЦНС(г) 300-600

300

600

220…360

538…650

4,5

А4-450Х-4

800

1500

3940

1420

1680

200

200

2410

5430

Технические характеристики насосов ЦНСн

Название агрегата

Номин.
подача,
м³/ч

Номин.
напор,
м

Рабочая зона

Кавит.
запас,
м

Электродвигатель

Габаритные размеры агрегата, мм

Диаметр
патрубков, мм

Масса насоса, кг

Масса агрегата,
кг

подача, м³/ч

напор, м

марка

кВт

об/
мин

L

B

H

вход

выход

ЦНСн 13-70

13

70

11…15

69…71

3,0

ВА 160S2

15

3000

1640

440

690

80

80

195

425

ЦНСн 13-105

13

105

11…15

100…106

3,0

ВА 160М2

18,5

3000

1710

440

690

80

80

225

455

ЦНСн 13-140

13

140

11…15

135…140

3,0

ВА 180S2

22

3000

1810

440

710

80

80

255

550

ЦНСн 13-175

13

175

11…15

168…179

3,0

ВА 180М2

30

3000

1870

440

710

80

80

280

590

ЦНСн 13-210

13

210

11…15

200…215

3,0

ВА 180М2

30

3000

2000

440

710

80

80

310

680

ЦНСн 13-245

13

245

11…15

235…250

3,0

ВА 200М2

37

3000

2070

440

710

80

80

340

710

ЦНСн 13-280

13

280

11…15

268…285

3,0

ВА 200L2

45

3000

2260

590

770

80

80

370

920

ЦНСн 13-315

13

315

11…15

300…320

3,0

ВА 200L2

45

3000

2330

590

770

80

80

390

950

ЦНСн 13-350

13

350

11…15

335…360

3,0

ВА 225М2

55

3000

2520

800

810

80

80

425

1080

ЦНСн 38-44

38

44

28…48

30…52

3,6

ВА 160М2

18,5

3000

1640

440

690

80

80

195

425

ЦНСн 38-66

38

66

28…48

54…77

3,6

ВА 160М2

18,5

3000

1710

440

690

80

80

225

455

ЦНСн 38-88

38

88

28…48

70…102

3,6

ВА 180М2

30

3000

1810

440

710

80

80

255

550

ЦНСн 38-110

38

110

28…48

88…130

3,6

ВА 180М2

30

3000

1870

440

710

80

80

280

590

ЦНСн 38-132

38

132

28…48

107…155

3,6

ВА 200М2

37

3000

2000

440

710

80

80

310

680

ЦНСн 38-154

38

154

28…48

125…179

3,6

ВА 200L2

45

3000

2070

440

710

80

80

340

710

ЦНСн 38-176

38

176

28…48

142…200

3,6

ВА 225М2

55

3000

2260

590

770

80

80

370

920

ЦНСн 38-198

38

198

28…48

160…230

3,6

ВА 225М2

55

3000

2330

590

770

80

80

390

950

ЦНСн 38-220

38

228

28…48

180…252

3,6

АВ 250S2

75

3000

2520

800

810

80

80

425

1080

ЦНСн 60-66

60

66

48…80

50…72

4,5

ВА 180М2

30

3000

1670

520

750

100

80

230

485

ЦНСн 60-99

60

99

48…80

73…108

4,5

ВА 200L2

45

3000

1825

520

750

100

80

270

620

ЦНСн 60-132

60

132

48…80

100…145

4,5

ВА 225М2

55

3000

2115

660

790

100

80

315

750

ЦНСн 60-165

60

165

48…80

123…180

4,5

АВ 250S2

75

3000

2220

800

810

100

80

350

1020

ЦНСн 60-198

60

198

48…80

150…215

4,5

АВ 250S2

75

3000

2300

800

810

100

80

390

1045

ЦНСн 60-231

60

231

48…80

175…252

4,5

АВ 280S2

110

3000

2450

880

970

100

80

430

1190

ЦНСн 60-264

60

264

48…80

190…287

4,5

АВ 280S2

110

3000

2525

880

970

100

80

470

1280

ЦНСн 60-297

60

297

48…80

225…325

4,5

АВ 280М2

132

3000

2725

950

950

100

80

510

1580

ЦНСн 60-330

60

330

48…80

250…360

4,5

АВ 280М2

132

3000

2810

950

950

100

80

555

1610

ЦНСн 105-98

105

98

75…125

85…105

6,0

АВ 250S2

75

3000

2200

640

910

125

125

500

1130

ЦНСн 105-147

105

147

75…125

122…160

6,0

АВ 280S2

110

3000

2370

890

950

125

125

540

1540

ЦНСн 105-196

105

196

75…125

160…215

6,0

АВ 280М2

132

3000

2580

960

920

125

125

600

1770

ЦНСн 105-245

105

245

75…125

200…270

6,0

АВ 280L2

160

3000

2680

960

920

125

125

660

1880

ЦНСн 105-294

105

294

75…125

245…328

6,0

1ВАО-450S-2

200

3000

2910

1230

1300

125

125

730

2830

ЦНСн 105-343

105

343

75…125

285…385

6,0

1ВАО-450М-2

250

3000

3050

1230

1300

125

125

790

2950

ЦНСн 105-392

105

392

75…125

325…435

6,0

1ВАО-450М-2

250

3000

3150

1230

1300

125

125

850

3000

ЦНСн 105-441

105

441

75…125

370…490

6,0

1ВАО-450LA-2

315

3000

3320

1230

1300

125

125

910

3320

ЦНСн 105-490

105

490

75…125

410…540

6,0

1ВАО-450LA-2

315

3000

3420

1230

1300

125

125

970

3400

ЦНСн 180-85

180

85

130…220

70…90

6,0

АВ 250S4

75

1500

2220

880

990

150

150

670

1470

ЦНСн 180-128

180

128

130…220

105…140

6,0

ВАО2 280S4

132

1500

2520

980

980

150

150

800

2020

ЦНСн 180-170

180

170

130…220

135…185

6,0

ВАО2 280M4

160

1500

2630

980

980

150

150

910

2180

ЦНСн 180-212

180

212

130…220

175…235

6,0

ВАО2 280L4

200

1500

3040

1200

1280

150

150

1040

2407

ЦНСн 180-255

180

255

130…220

210…280

6,0

ВАО2 315М4

250

1500

3200

1200

1280

150

150

1170

2850

ЦНСн 180-297

180

297

130…220

245…330

6,0

1ВАО-450LA-4

315

1500

3430

1200

1280

150

150

1290

3990

ЦНСн 180-340

180

340

130…220

280…375

6,0

1ВАО-450LA-4

315

1500

3530

1200

1280

150

150

1420

4170

ЦНСн 180-383

180

383

130…220

315…420

6,0

1ВАО-450LA-4

315

1500

3640

1200

1280

150

150

1550

4230

ЦНСн 300-120

300

120

220…360

110…135

6,0

1ВАО-450S-4

200

1500

2960

1210

1280

200

200

1110

3280

ЦНСн 300-180

300

180

220…360

162…200

6,0

1ВАО-450М-4

250

1500

3150

1210

1280

200

200

1250

3600

ЦНСн 300-240

300

240

220…360

215…262

6,0

1ВАО-450LA-4

315

1500

3390

1210

1280

200

200

1395

4100

ЦНСн 300-300

300

300

220…360

265…325

6,0

1ВАО-450LB-4

400

1500

3640

1270

1310

200

200

1600

4680

ЦНСн 300-360

300

360

220…360

325…390

6,0

1ВАО-560S-4

500

1500

3600

1420

1520

200

200

1750

5170

ЦНСн 300-420

300

420

220…360

375…455

6,0

1ВАО-560М-4

630

1500

3790

1420

1520

200

200

1900

5680

ЦНСн 300-480

300

480

220…360

430…520

6,0

1ВАО-560М-4

630

1500

3910

1420

1520

200

200

2100

5900

ЦНСн 300-540

300

540

220…360

485…585

6,0

1ВАО-560LA-4

800

1500

4150

1570

1570

200

200

2260

6700

ЦНСн 300-600

300

600

220…360

538…650

6,0

1ВАО-560LB-4

1000

1500

4450

1610

1610

200

200

2410

7770

Таблица взаимозаменяемости насосов ЦНС и ЦНСг разных годов выпуска

Насосы-аналоги

Насосы-аналоги

Насосы-аналоги

c 1973

до 1973г.

c 1973

до 1973г.

c 1973

до 1973г.

ЦНС(г) 38-44

3МС(г)-10х2

ЦНС(г) 60-264

4МС(г)-10х8

ЦНС(г) 180-212

6МС(г)-7х5

ЦНС(г) 38-66

3МС(г)-10х3

ЦНС(г) 60-297

4МС(г)-10х9

ЦНС(г) 180-255

6МС(г)-7х6

ЦНС(г) 38-88

3МС(г)-10х4

ЦНС(г) 60-330

4МС(г)-10х10

ЦНС(г) 180-297

6МС(г)-7х7

ЦНС(г) 38-110

3МС(г)-10х5

ЦНС(г) 105-98

5МС(г)-10х2

ЦНС(г) 180-340

6МС(г)-7х8

ЦНС(г) 38-132

3МС(г)-10х6

ЦНС(г) 105-147

5МС(г)-10х3

ЦНС(г) 180-383

6МС(г)-7х9

ЦНС(г) 38-154

3МС(г)-10х7

ЦНС(г) 105-196

5МС(г)-10х4

ЦНС(г) 180-425

6МС(г)-7х10

ЦНС(г) 38-176

3МС(г)-10х8

ЦНС(г) 105-245

5МС(г)-10х5

ЦНС(г) 300-120

8МС(г)-7х2

ЦНС(г) 38-198

3МС(г)-10х9

ЦНС(г) 105-294

5МС(г)-10х6

ЦНС(г) 300-180

8МС(г)-7х3

ЦНС(г) 38-220

3МС(г)-10х10

ЦНС(г) 105-343

5МС(г)-10х7

ЦНС(г) 300-240

8МС(г)-7х4

ЦНС(г) 60-66

4МС(г)-10-2х2

ЦНС(г) 105-392

5МС(г)-10х8

ЦНС(г) 300-300

8МС(г)-7х5

ЦНС(г) 60-99

4МС(г)-10-2х3

ЦНС(г) 105-441

5МС(г)-10х9

ЦНС(г) 300-360

8МС(г)-7х6

ЦНС(г) 60-132

4МС(г)-10-2х4

ЦНС(г) 105-490

5МС(г)-10х10

ЦНС(г) 300-420

8МС(г)-7х7

ЦНС(г) 60-165

4МС(г)-10-2х5

ЦНС(г) 180-85

6МС(г)-7х2

ЦНС(г) 300-480

8МС(г)-7х8

ЦНС(г) 60-198

4МС(г)-10х6

ЦНС(г) 180-128

6МС(г)-7х3

ЦНС(г) 300-540

8МС(г)-7х9

ЦНС(г) 60-231

4МС(г)-10х7

ЦНС(г) 180-170

6МС(г)-7х4

ЦНС(г) 300-600

8МС(г)-7х10

Схема насоса ЦНС, ЦНСг в разрезе

Схема насоса ЦНС, ЦНСг в разрезе
  • 1. Подшипник
  • 2. Крышка сальника
  • 3. Защитная втулка
  • 4. Диск гидравлической пяты
  • 5. Рабочее колесо
  • 6. Секция
  • 7. Лопаточный отвод
  • 8. Сальниковая набивка
  • 9. Подшипник
  • 10. Муфта
  • 11. Втулка гидрозатвора
  • 12. Вал
  • 13. Кольцо уплотняющее
  • 14. Кольцо уплотняющее

Новости
