Среди современных червячных мотор-редукторов одноступенчатого типа выделяется МЧ-160. Эту модель выпускает ООО «Завод Редуктор».

В состав данного оборудования входят такие компоненты, как электрический мотор, редуктор одноступенчатый, отличающийся червячной передачей.

Такой мотор-редуктор активно используется для комплектации разнообразной техники, которая отличается типом привода.

В состав данной модели могут входить полые, цилиндрические или же конические типы валов, которые дополнены шлицем. Непосредственно привод поставляется в 4 вариациях.

Купить товар

Присоединительные размеры выходного вала МЧ-160-80-11,4-51

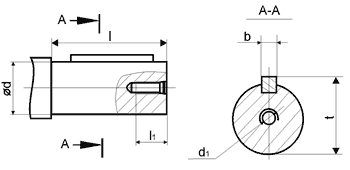

исполнение Ц – цилиндрический:

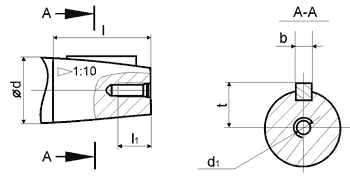

исполнение Кв – конический с внутренней резьбой:

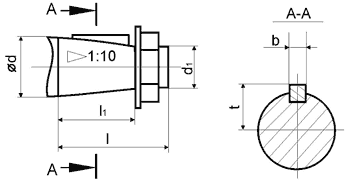

исполнение Кн – конический с наружной резьбой:

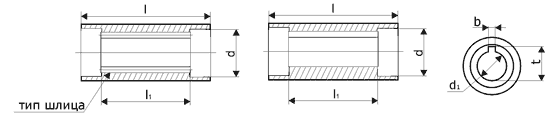

Присоединительные размеры полых валов

Пшл – полый, шлицевой; Пшп – полый, шпоночный

При этом на сайте предприятия-производителя можно найти основные параметры, габариты и технические характеристики таких элементов, как электрический двигатель, тихоходный вал, прочее.

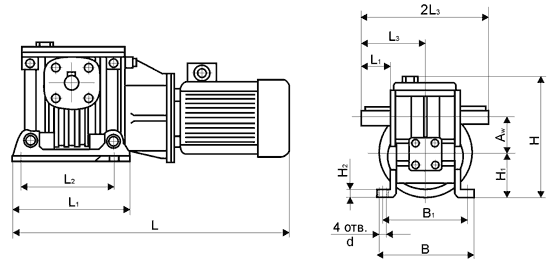

Габаритные и присоединительные размеры мотор-редуктора

Варианты крепления мотор-редуктора МЧ-160

1 и 2 - крепление на лапах, 3 и 4 - фланцевое исполнение

Варианты сборки

Редуктор с полым шлицевым тихоходным валом - варианты 55 и 66. Варианты сборки указаны при расположении червяк под колесом.

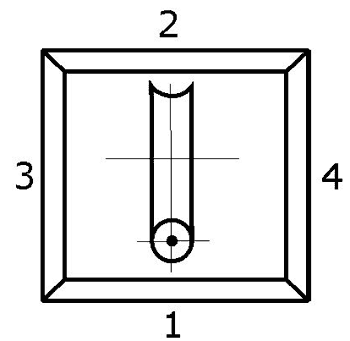

Варианты расположения червячной пары МЧ-160

К - колесо, Ч - червяк. Схема в вертикальной плоскости. Варианты 3 и 4 указывают на положение, в котором выходной конец червяка расположен со стороны наблюдателя.

Условия использования редукторов МЧ-160

Пользоваться таким мотором-редуктором можно в разнообразных условиях:

• Как постоянная, так и переменная нагрузка не должна быть больше, чем зафиксированный в технической документации крутящий момент.
• Входящие в состав валы вращаются в две стороны.
• При подборе модели важно учитывать условия эксплуатации. Ведь агрегаты отличаются климатическим исполнением.
• Пользоваться устройством можно и на определенной высоте. Так, допускается высота в 1 000 метров и более.

Особенности червячного мотор-редуктора МЧ-160-80-11,4-51

Представленная модель МЧ-160 может применяться только во взрывобезопасной и неагрессивной среде.

К ключевым преимуществам причислены такие, как повышенная надежность, длительность эксплуатации, а также возможность восстановления работоспособности.

Для того, чтобы узнать стоимость агрегата, стоит связаться с нашими сотрудниками, ведь цена зависит от передаточного числа, а также варианта исполнения.

Технические характеристики мотора-редуктора МЧ-160 следующие:

• передаточное номинальное число составляет: 8; 10; 12,5; 16; 420; 25; 31,5; 40; 50; 63 и 80;
• частота вращения входного вала составляет 1500 об/мин.;
• номинальный крутящий момент на выходном валу составляет: 1860; 1760; 1670; 2190; 1860; 1860; 2460; 2080; 1860; 1760 и 1480;
• максимальная мощность электродвигателя при 1500 об/мин. составляет: 37,1; 28,3; 21,8; 22,5; 15,7; 12,9; 14,1 ; 9,7; 7,3; 5,7 и 3,9 кВт.;
• КПД составляет: 94; 93; 92; 91; 89; 86; 83; 80; 76; 73 и 71%;
• допускаемая радиальная нагрузка на входном валу составляет 1200 Н., а на выходном - 12150 Н.;
• корригированный уровень зв. мощности - 94 ДБА;
• электродвигатель - АИР 100, АИР 112, АИР 132;
• номинальный крутящий момент на выходном валу дан при повторно-кратковременном режиме при ПВ 40%;
• весит мотор-редуктор МЧ-160 не более 130кг.

Основные технические характеристики МЧ-160

Передаточное число номинальное		8	10	12,5	16	20	25	31,5	40	50	63	80
Частота вращения вх .в ала , об/мин		1500
Номинальный крутящий момент на вых .в алу , Н·м		1860	1760	1670	2190	1860	1860	2460	2080	1860	1760	1480
Максимальная мощность электродвигателя при 1500 об / мин , кВт.		37,1	28,3	21,8	22,5	15,7	12,9	14,1	9,7	7,3	5,7	3,9
КПД, %		94	93	92	91	89	86	83	80	76	73	71
Допускаемая радиальная нагрузка, Н	вх .в ал	1200
	вых .в ал	12150
Корригированный уровень зв .м ощности , ДБА		94
Масса, кг не более		130
Электродвигатель		АИР 100, АИР 112, АИР 132
Номинальный крутящий момент на выходном валу дан при повторно-кратковременном режиме при ПВ 40%
