Электродвигатели с частотным регулированием

Асинхронные электродвигатели АДЧР используются, в первую очередь, для комплектации регулируемого привода с преобразователем частоты (инвертором), а также иногда для эксплуатации в составе нерегулируемого привода с питанием от стандартной электросети.

Электродвигатели АДЧР, предназначенные для работы с частотным регулированием, могут быть выполнены по схеме самовентиляции (вентилятор охлаждения, установленный на валу двигателя), а также по схеме с принудительной вентиляцией (вентилятор охлаждения с независимым питанием).

Электродвигатели с самовентиляцией имеют ограничения по глубине регулирования скорости вращения на низких оборотах (из-за возможного перегрева электродвигателя) и на оборотах с превышением номинальной частоты вращения (из-за дополнительного снижения полезного момента на валу). Электродвигатели с независимой вентиляцией лишены этих недостатков во всем диапазоне скоростей.

Электродвигатели АДЧР могут быть оборудованы электромагнитным тормозом. Это бывает вызвано требованиями к безопасности оборудования, в состав которого входит электродвигатель, а также необходимостью удержания нагрузки  при отключенном питании электродвигателя.

На электродвигателях АДЧР, используемых в системах точного регулирования и позиционирования, устанавливается датчик скорости/положения, позволяющий с заданной точностью контролировать скорость вращения вала электродвигателя и его положение.

Основное (базовое) исполнение – электродвигатель, предназначенный для режима работы S1, от сети переменного тока 50 Гц напряжением 380В. Климатическое исполнение и категория размещения У3, степень защиты IP54, класс вибрации – R, температурный класс изоляции обмоток – F, встроенный в обмотки электродвигателя термодатчик РТС с выводами в клеммной коробке.

Далее представлены основные возможные модификации электродвигателей АДЧР:


ЭЛЕКТРОДВИГАТЕЛИ АДЧР БАЗОВОГО ИСПОЛНЕНИЯ (АДЧР «0»)


Рис 1. Электродвигатель АДЧР модификации «0»

Комплектация: принудительная вентиляция, электромагнитный тормоз, датчик скорости/положения отсутствуют.

Назначение: для комплектации частотно-регулируемого привода, а также для эксплуатации в составе нерегулируемого привода с питанием от стандартной электросети. Используются в составе привода насосов, вентиляторов, конвейеров ит.п., а также в качестве замены обычных асинхронных электродвигателей. Изготавливаются во всех габаритных размерах электродвигателей.

Ограничения в применении: так как для охлаждения электродвигателя применяется вентилятор, установленный на валу (самовентиляция), эффективное охлаждение обеспечивается только начиная с выходной частоты инвертора около 30 Гц; допустимая глубина регулирования - около 1:3.


ЭЛЕКТРОДВИГАТЕЛИ АДЧР С НЕЗАВИСИМОЙ ВЕНТИЛЯЦИЕЙ (АДЧР «В»)

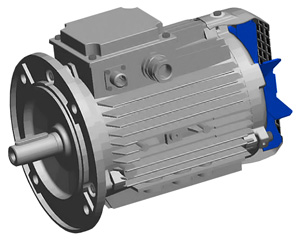

Рис. 2а. Электродвигатель АДЧР модификации «В»
Компоновка: встроенный вентилятор

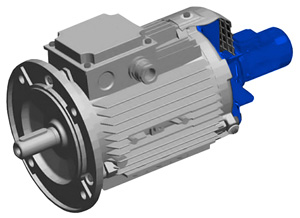

Рис. 2б. Электродвигатель АДЧР модификации «В»
Компоновка: вентилятор «наездник»

Комплектация: Электродвигатель с принудительной вентиляцией. Электромагнитный тормоз, датчик скорости/положения отсутствуют.

Назначение: для использования в составе частотно-регулируемого привода при продолжительной работе во всех диапазонах рабочих скоростей. Используются в приводе конвейерных систем, центрифуг, автоматических линий и т.п. Изготавливаются во всех габаритных размерах электродвигателей.

Ограничения в применении: так как датчик скорости/положения в данной модификации отсутствует, то максимальная глубина регулирования с преобразователем частоты может составлять 1:10, при использовании специальных типов инверторов до 1:20…40.

Варианты исполнения принудительной вентиляции:

  • Встроенный вентилятор. Разъем управления вентилятором устанавливается на кожухе вентиляции. Может устанавливаться встроенный вентилятор с собственной клеммной коробкой (электродвигатели 250-315 габарита), в этом случае разъем не устанавливается. Напряжение питания вентилятора для габаритов 63÷100 – однофазное, 220В; для габаритов 112÷315 – трехфазное, 380В. Ток цепи вентилятора не более 2А
  • Вентилятор «наездник». Питание вентилятора осуществляется непосредственно через клеммную коробку вентилятора «наездника». Напряжение питания - трехфазное, 380В. Ток цепи вентилятора не более 3А
