Асинхронные трёхфазные электродвигатели применяются во всех отраслях промышленности, в электроприводах различных устройств, механизмов и машин, не требующих регулирования частоты вращения (насосы, вентиляторы, компрессоры и т. п.).
Электродвигатели с привязкой мощностей по стандартам DIN (CENELEC) находят применение в России в составе импортного оборудования.
Основное (базовое) исполнение – электродвигатель, предназначенный для режима работы S1, от сети переменного тока 50 Гц напряжением 380В (220В, 660В). Климатическое исполнение и категория размещения У3, степень защиты IP54 с типовыми техническими характеристиками, соответствующими требованиям стандартов.
Модифицированное исполнение – электродвигатель, изготовленный на основе узлов основных (базовых) двигателей с необходимыми конструктивными отличиями по способу монтажа, степени защиты, климатическому исполнению и другими отличиями.
Электродвигатели с привязкой мощностей по евростандарту (серии АИС, AIS, IMM, RA, 6A)
|
Мощность, кВт
|
3000 об/мин
|
1500 об/мин
|
1000 об/мин
|
750 об/мин
|
|
марка ЭД
|
масса, кг
|
марка ЭД
|
масса, кг
|
марка ЭД
|
масса, кг
|
марка ЭД
|
масса, кг
|
|
0,06
|
|
|
АИС 56 А4
|
2,8
|
|
|
|
|
|
0,09
|
АИС 56 А2
|
2,8
|
АИС 56 В4
|
3,3
|
|
|
|
|
|
0,12
|
АИС 56 В2
|
3,1
|
АИС 63 А4
|
3,6
|
|
|
|
|
|
0,18
|
АИС 63 А2
|
3,6
|
АИС 63 В4
|
3,9
|
IMM 71 А6
|
4,3
|
IMM 80 А8
|
8,5
|
|
0,25
|
АИС 63 В2
|
3,9
|
IMM 71 А4
|
5
|
IMM 71 В6
|
5,4
|
IMM 80 В8
|
10,5
|
|
0,37
|
IMM 71 А2
|
4,9
|
IMM 71 В4
|
5,7
|
IMM 80 А6
|
10,0
|
IMM 90 S8
|
13,3
|
|
0,55
|
IMM 71 В2
|
5,7
|
IMM 80 А4
|
9,7
|
IMM 80 В6
|
11,5
|
IMM 90 L8
|
16,4
|
|
0,75
|
IMM 80 А2
|
10,3
|
IMM 80 В4
|
11,0
|
IMM 90 S6
|
13,3
|
IMM 100 LA8
|
23,4
|
|
1,1
|
IMM 80 В2
|
11,1
|
IMM 90 S4
|
13,2
|
IMM 90 L6
|
16,5
|
IMM 100 LB8
|
25,2
|
|
1,5
|
IMM 90 S2
|
14,4
|
IMM 90 L4
|
15,4
|
IMM 100 L6
|
25,8
|
IMM 112 М8
|
30,4
|
|
2,2
|
IMM 90 L2
|
16,5
|
IMM 100 LA4
|
26,0
|
IMM 112 М6
|
30,9
|
IMM 132 S8
|
42,2
|
|
3
|
IMM 100 L2
|
26,1
|
IMM 100 LB4
|
28,1
|
IMM 132 S6
|
43,8
|
IMM 132 М8
|
49,0
|
|
4
|
IMM 112 М2
|
31,3
|
IMM 112 М4
|
33,1
|
IMM 132 MA6
|
49,8
|
RA 160 МA8
|
107
|
|
5,5
|
IMM 112 LМ2
|
35,2
|
IMM 112 LS4
|
35,0
|
IMM 132 MB6
|
58,5
|
RA 160 МB8
|
112
|
|
IMM 132 SA2
|
41,2
|
IMM 132 S4
|
45,8
|
|
7,5
|
IMM 132 SB2
|
48,7
|
IMM 132 М4
|
57,7
|
RA 160 М6
|
110
|
RA 160 L8
|
131
|
|
11
|
RA 160 МA2
|
85
|
RA 160 М4
|
110
|
RA 160 L6
|
133
|
RA 180 L8
|
158
|
|
15
|
RA 160 МB2
|
92
|
RA 160 L4
|
129
|
RA 180 L6
|
155
|
RA 200 L8
|
195
|
|
18,5
|
RA 160 L2
|
100
|
RA 180 М4
|
149
|
RA 200 LA6
|
190
|
RA 225 S8
|
210
|
|
22
|
RA 180 М2
|
128
|
RA 180 L4
|
157
|
RA 200 LB6
|
210
|
RA 225 М8
|
235
|
|
30
|
RA 200 LA2
|
180
|
RA 200 L4
|
210
|
RA 225 М6
|
245
|
RA 250 М8
|
316
|
|
37
|
RA 200 LB2
|
202
|
RA 225 S4
|
230
|
RA 250 М6
|
308
|
RA 280 S8
|
435
|
|
45
|
RA 225 М2
|
255
|
RA 225 M4
|
260
|
RA 280 S6
|
440
|
RA 280 М8
|
480
|
|
55
|
RA 250 М2
|
320
|
RA 250 М4
|
340
|
RA 280 М6
|
480
|
RA 315 S8
|
570
|
|
75
|
RA 280 S2
|
470
|
RA 280 S4
|
465
|
RA 315 S6
|
570
|
RA 315 М8
|
700
|
|
90
|
RA 280 М2
|
490
|
RA 280 М4
|
550
|
RA 315 М6
|
705
|
RA 315 LA8
|
960
|
|
110
|
RA 315 S2
|
590
|
RA 315 S4
|
655
|
RA 315 LA6
|
960
|
RA 315 LB8
|
1050
|
|
132
|
RA 315 М2
|
920
|
RA 315 М4
|
905
|
RA 315 LB6
|
1050
|
RA 355 SMA8
|
1490
|
|
160
|
RA 315 LA2
|
1045
|
RA 315 LA4
|
1095
|
RA 355 SMA6
|
1490
|
RA 355 SMB8
|
1635
|
|
200
|
RA 315 LB2
|
1070
|
RA 315 LB4
|
1220
|
RA 355 SMB6
|
1635
|
RA 355 MLA8
|
1890
|
|
250
|
RA 355 SMA2
|
1520
|
RA 355 SMA4
|
1505
|
RA 355 MLA6
|
1905
|
RA 355 MLB8
|
2100
|
|
315
|
RA 355 SMB2
|
1670
|
RA 355 SMB4
|
1620
|
RA 355 MLB6
|
2070
|
|
|
|
355
|
RA 355 SMC2
|
1670
|
RA 355 SMC4
|
1695
|
RA 355 MLC6
|
2190
|
|
|
|
400
|
RA 355 MLB2
|
2050
|
RA 355 MLB4
|
2015
|
|
|
|
|
|
450
|
RA 355 MLC2
|
2050
|
RA 355 MLC4
|
2125
|
|
|
|
|
Класс нагревостойкости изоляции
Общепромышленные электродвигатели, как правило, имеют класс нагревостойкости изоляции «В» (температурный индекс 135°С) или «F» (температурный индекс 155°С) по ГОСТ 8865-93.
Основной режим работы (для которого приведен ряд мощностей): продолжительный S1 по ГОСТ 183-74 (МЭК 60034-1).
Габаритные, установочные и присоединительные размеры
.jpg)

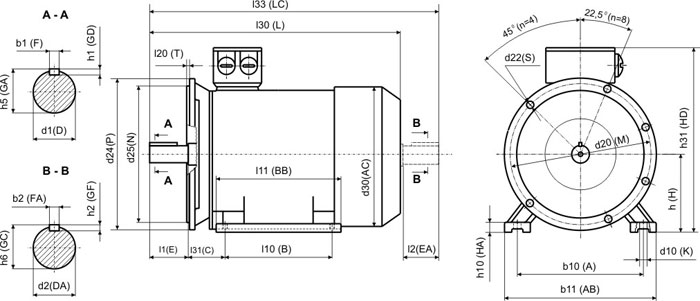

Рис. 1 - исполнение IM1081 (1082)
.jpg)
Рис. 2 - исполнение IM2081 (2082)
Габаритные, установочные и присоединительные размеры общепромышленных электродвигателей (евростандарт)
(серии АИС, AIS, IMM, RA, 6A)
|
Габарит ЭД
|
Число полюсов
|
Габаритные размеры
|
Установочные и присоединительные размеры, мм
|
|
l30
|
l33
|
h31
|
d24
|
d30
|
b10
|
l10
|
l31
|
d1
|
d2
|
l1
|
l2
|
b1
|
b2
|
h5
|
h6
|
h1
|
h
|
h10
|
d10
|
d20
|
d25
|
l20
|
d22
|
|
L
|
LC
|
HD
|
P
|
AC
|
A
|
B
|
C
|
D
|
DА
|
E
|
ЕА
|
F
|
FА
|
GA
|
GС
|
GD
|
H
|
HА
|
K
|
M
|
N
|
T
|
S
|
|
АИС 56
|
2, 4
|
189
|
210
|
141
|
120
|
120
|
90
|
71
|
36
|
9
|
9
|
20
|
20
|
3
|
3
|
10
|
10
|
3
|
56
|
7
|
5,8
|
100
|
80
|
3
|
7
|
|
АИС 63
|
2, 4
|
212
|
239
|
148
|
140
|
120
|
100
|
80
|
40
|
11
|
11
|
23
|
23
|
4
|
4
|
12,5
|
12,5
|
4
|
63
|
7
|
7
|
115
|
95
|
3
|
10
|
|
IMM 71
|
2, 4, 6
|
234
|
268
|
162
|
160
|
135
|
112
|
90
|
45
|
14
|
14
|
30
|
30
|
5
|
5
|
16
|
16
|
5
|
71
|
7
|
7
|
130
|
110
|
3,5
|
10
|
|
IMM 80
|
2, 4, 6, 8
|
273
|
317
|
197
|
200
|
163
|
125
|
100
|
50
|
19
|
19
|
40
|
40
|
6
|
6
|
21,5
|
21,5
|
6
|
80
|
9
|
10
|
165
|
130
|
3,5
|
12
|
|
IMM 90 S
|
2, 4, 6, 8
|
295
|
354
|
215
|
200
|
180
|
140
|
100
|
56
|
24
|
24
|
50
|
50
|
8
|
8
|
27
|
27
|
7
|
90
|
10
|
10
|
165
|
130
|
3,5
|
12
|
|
IMM 90 L
|
2, 4, 6, 8
|
320
|
379
|
215
|
200
|
180
|
140
|
125
|
56
|
24
|
24
|
50
|
50
|
8
|
8
|
27
|
27
|
7
|
90
|
10
|
10
|
165
|
130
|
3,5
|
12
|
|
IMM 100
|
2, 4, 6, 8
|
360
|
424
|
247
|
250
|
226
|
160
|
140
|
63
|
28
|
28
|
60
|
60
|
8
|
8
|
31
|
31
|
7
|
100
|
12
|
12
|
215
|
180
|
4
|
15
|
|
IMM 112
|
2, 4, 6, 8
|
391
|
455
|
259
|
250
|
226
|
190
|
140
|
70
|
28
|
28
|
60
|
60
|
8
|
8
|
31
|
31
|
7
|
112
|
12
|
12
|
215
|
180
|
4
|
15
|
|
IMM 132 S
|
2, 4, 6, 8
|
443
|
528
|
295
|
300
|
252
|
216
|
140
|
89
|
38
|
38
|
80
|
80
|
10
|
10
|
41
|
41
|
8
|
132
|
16
|
12
|
265
|
230
|
4
|
14
|
|
IMM 132 M
|
4, 6, 8
|
483
|
568
|
295
|
300
|
252
|
216
|
178
|
89
|
38
|
38
|
80
|
80
|
10
|
10
|
41
|
41
|
8
|
132
|
16
|
12
|
265
|
230
|
4
|
14
|
|
RA 160 M
|
2, 4, 6, 8
|
605
|
720
|
405
|
350
|
|
254
|
210
|
108
|
42
|
42
|
110
|
110
|
12
|
12
|
45
|
45
|
8
|
160
|
20
|
15
|
300
|
250
|
5
|
19
|
|
RA 160 L
|
2, 4, 6, 8
|
645
|
760
|
405
|
350
|
|
254
|
254
|
108
|
42
|
42
|
110
|
110
|
12
|
12
|
45
|
45
|
8
|
160
|
20
|
15
|
300
|
250
|
5
|
19
|
|
RA 180 M
|
2, 4
|
645
|
760
|
425
|
350
|
|
279
|
241
|
121
|
48
|
42
|
110
|
110
|
14
|
12
|
51,5
|
45
|
9
|
180
|
23
|
15
|
300
|
250
|
5
|
19
|
|
RA 180 L
|
2, 4, 6, 8
|
645
|
760
|
425
|
350
|
|
279
|
279
|
121
|
48
|
42
|
110
|
110
|
14
|
12
|
51,5
|
45
|
9
|
180
|
23
|
15
|
300
|
250
|
5
|
19
|
|
RA 200 L
|
2, 4, 6, 8
|
720
|
835
|
475
|
400
|
|
318
|
305
|
133
|
55
|
55
|
110
|
110
|
16
|
16
|
59
|
59
|
10
|
200
|
28
|
19
|
350
|
300
|
5
|
19
|
|
RA 225 S
|
4, 8
|
750
|
950
|
500
|
450
|
|
356
|
286
|
149
|
60
|
55
|
140
|
110
|
18
|
16
|
64
|
59
|
11
|
225
|
28
|
19
|
400
|
350
|
5
|
19
|
|
RA 225 M
|
2
|
805
|
920
|
500
|
450
|
|
356
|
311
|
149
|
55
|
55
|
110
|
110
|
16
|
16
|
59
|
59
|
10
|
225
|
28
|
19
|
400
|
350
|
5
|
19
|
|
RA 225 M
|
4, 6, 8
|
835
|
865
|
500
|
450
|
|
356
|
311
|
149
|
60
|
55
|
140
|
110
|
18
|
16
|
64
|
59
|
11
|
225
|
28
|
19
|
400
|
350
|
5
|
19
|
|
RA 250 M
|
2
|
870
|
985
|
540
|
550
|
|
406
|
349
|
168
|
60
|
55
|
140
|
110
|
18
|
16
|
64
|
59
|
11
|
250
|
32
|
24
|
500
|
450
|
5
|
19
|
|
RA 250 M
|
4, 6, 8
|
870
|
1015
|
540
|
550
|
|
406
|
349
|
168
|
65
|
60
|
140
|
140
|
18
|
18
|
69
|
64
|
11
|
250
|
32
|
24
|
500
|
450
|
5
|
19
|
|
RA 280 S
|
2
|
930
|
1045
|
645
|
550
|
|
457
|
368
|
190
|
65
|
55
|
140
|
110
|
18
|
16
|
69
|
59
|
11
|
280
|
32
|
24
|
500
|
450
|
5
|
19
|
|
RA 280 S
|
4, 6, 8
|
930
|
1075
|
645
|
550
|
|
457
|
368
|
190
|
75
|
65
|
140
|
140
|
20
|
18
|
79,5
|
69
|
12
|
280
|
32
|
24
|
500
|
450
|
5
|
19
|
|
RA 280 M
|
2
|
930
|
1045
|
645
|
550
|
|
457
|
419
|
190
|
65
|
55
|
140
|
110
|
18
|
16
|
69
|
59
|
11
|
280
|
32
|
24
|
500
|
450
|
5
|
19
|
|
RA 280 M
|
4
|
990
|
1135
|
645
|
550
|
|
457
|
419
|
190
|
75
|
65
|
140
|
140
|
20
|
18
|
79,5
|
69
|
12
|
280
|
32
|
24
|
500
|
450
|
5
|
19
|
|
RA 280 M
|
6, 8
|
930
|
1075
|
645
|
550
|
|
457
|
419
|
190
|
75
|
65
|
140
|
140
|
20
|
18
|
79,5
|
69
|
12
|
280
|
32
|
24
|
500
|
450
|
5
|
19
|
|
RA 315 S
|
2
|
1050
|
1195
|
680
|
660
|
|
508
|
406
|
216
|
65
|
65
|
140
|
140
|
18
|
18
|
69
|
69
|
11
|
315
|
44
|
28
|
600
|
550
|
6
|
24
|
|
RA 315 S
|
4
|
1080
|
1225
|
680
|
660
|
|
508
|
406
|
216
|
80
|
65
|
170
|
140
|
22
|
18
|
85
|
69
|
14
|
315
|
44
|
28
|
600
|
550
|
6
|
24
|
|
RA 315 S
|
6, 8
|
1020
|
1065
|
680
|
660
|
|
508
|
406
|
216
|
80
|
65
|
170
|
140
|
22
|
18
|
85
|
69
|
14
|
315
|
44
|
28
|
600
|
550
|
6
|
24
|
|
RA 315 M
|
2
|
1050
|
1195
|
680
|
660
|
|
508
|
457
|
216
|
65
|
65
|
140
|
140
|
18
|
18
|
69
|
69
|
11
|
315
|
44
|
28
|
600
|
550
|
6
|
24
|
|
RA 315 M
|
4
|
1260
|
1435
|
770
|
660
|
|
508
|
457
|
216
|
80
|
65
|
170
|
140
|
22
|
18
|
85
|
69
|
14
|
315
|
46
|
28
|
600
|
550
|
6
|
24
|
|
RA 315 M
|
6, 8
|
1140
|
1285
|
680
|
660
|
|
508
|
457
|
216
|
80
|
65
|
140
|
140
|
22
|
18
|
85
|
69
|
14
|
315
|
44
|
28
|
600
|
550
|
6
|
24
|
|
RA 315 L
|
2
|
1230
|
1405
|
770
|
660
|
|
508
|
508
|
216
|
65
|
65
|
140
|
140
|
18
|
18
|
69
|
69
|
11
|
315
|
46
|
28
|
600
|
550
|
6
|
24
|
|
RA 315 L
|
A4, 6, 8
|
1260
|
1435
|
770
|
660
|
|
508
|
508
|
216
|
80
|
65
|
170
|
140
|
22
|
18
|
85
|
69
|
14
|
315
|
46
|
28
|
600
|
550
|
6
|
24
|
|
RA 315 L
|
B4
|
1330
|
1505
|
770
|
660
|
|
508
|
508
|
216
|
80
|
65
|
170
|
140
|
22
|
18
|
85
|
69
|
14
|
315
|
46
|
28
|
600
|
550
|
6
|
24
|
|
RA 355 SM
|
2
|
1475
|
1655
|
925
|
800
|
|
610
|
500/560*
|
254
|
85
|
75
|
170
|
140
|
22
|
20
|
90
|
79,5
|
14
|
355
|
55
|
28
|
740
|
680
|
6
|
24
|
|
RA 355 SM
|
4, 6, 8
|
1515
|
1725
|
925
|
800
|
|
610
|
500/560*
|
254
|
100
|
90
|
210
|
170
|
28
|
25
|
106
|
95
|
16
|
355
|
55
|
28
|
740
|
680
|
6
|
24
|
|
RA 355 ML
|
2
|
1620
|
1800
|
925
|
800
|
|
610
|
500/560*
|
254
|
85
|
75
|
170
|
140
|
22
|
20
|
90
|
79,5
|
14
|
355
|
55
|
28
|
740
|
680
|
6
|
24
|
|
RA 355 ML
|
4, 6, 8
|
1660
|
1870
|
925
|
800
|
|
610
|
560/630*
|
254
|
100
|
90
|
210
|
170
|
28
|
25
|
106
|
95
|
16
|
355
|
55
|
28
|
740
|
680
|
6
|
24
|
* Размер B (l10) приведен через дробь для электродвигателей 355 габарита с длиной сердечника A/B соответственно
Примечание: Габаритные размеры l30, l33, h31 и установочно-присоединительные размеры l11, l21, b11, h10 у разных производителей могут различаться. Более точно вышеуказанные размеры у каждого производителя можно найти в соответствующем каталоге продукции.
