Асинхронные трёхфазные общепромышленные электродвигатели применяются во всех отраслях промышленности, в электроприводах различных устройств, механизмов и машин, не требующих регулирования частоты вращения (насосы, вентиляторы, компрессоры и т.п.)
Основное (базовое) исполнение – электродвигатель, предназначенный для режима работы S1, от сети переменного тока 50 Гц напряжением 380В (220В, 660В). Климатическое исполнение и категория размещения У3, степень защиты IP54 с типовыми техническими характеристиками, соответствующими требованиям стандартов.
Модифицированное исполнение – электродвигатель, изготовленный на основе узлов основных (базовых) двигателей с необходимыми конструктивными отличиями по способу монтажа, степени защиты, климатическому исполнению и другими отличиями.
Привязка мощностей электродвигателей по ГОСТ 51689-2000 (серии АИР, А, 4А, 5А, АД)
|
Мощность
электродвигателя, кВт
|
3000 об/мин
|
1500 об/мин
|
1000 об/мин
|
750 об/мин
|
|
марка ЭД
|
масса, кг
|
марка ЭД
|
масса, кг
|
марка ЭД
|
масса, кг
|
марка ЭД
|
масса, кг
|
|
0,06
|
|
|
АИР 50 А4
|
3,2
|
|
|
|
|
|
0,09
|
АИР 50 А2
|
3,1
|
АИР 50 В4
|
3,6
|
|
|
|
|
|
0,12
|
АИР 50 В2
|
3,4
|
АИР 56 А4
|
3,4
|
|
|
|
|
|
0,18
|
АИР 56 А2
|
3,5
|
АИР 56 В4
|
3,8
|
АИР 63 А6
|
5,8
|
АИР 71 А8
|
9,3
|
|
0,25
|
АИР 56 В2
|
3,8
|
АИР 63 А4
|
5,8
|
АИР 63 В6
|
7,0
|
АИР 71 В8
|
8,6
|
|
0,37
|
АИР 63 А2
|
5,8
|
АИР 63 В4
|
6,6
|
АИР 71 А6
|
8,1
|
АИР 80 А8
|
12,1
|
|
0,55
|
АИР 63 В2
|
6,6
|
АИР 71 А4
|
8,3
|
АИР 71 В6
|
9,7
|
АИР 80 В8
|
13
|
|
0,75
|
АИР 71 А2
|
8,6
|
АИР 71 В4
|
9,4
|
АИР 80 А6
|
12,3
|
АИР 90 LA8
|
17,7
|
|
1,1
|
АИР 71 В2
|
9,3
|
АИР 80 А4
|
12,6
|
АИР 80 В6
|
15,3
|
АИР 90 LВ8
|
20,5
|
|
1,5
|
АИР 80 А2
|
12,4
|
АИР 80 В4
|
14,2
|
АИР 90 L6
|
19
|
АИР 100 L8
|
28
|
|
2,2
|
АИР 80 В2
|
15
|
АИР 90 L4
|
18,6
|
АИР 100 L6
|
30,5
|
АИР 112 МА8
|
42
|
|
3
|
АИР 90 L2
|
19,6
|
АИР 100 S4
|
21,6
|
АИР 112 МА6
|
44
|
АИР 112 МВ8
|
49
|
|
4
|
АИР 100 S2
|
22,8
|
АИР 100 L4
|
32,5
|
АИР 112 МВ6
|
49
|
АИР 132 S8
|
63
|
|
5,5
|
АИР 100 L2
|
35
|
АИР 112 М4
|
45,5
|
АИР 132 S6
|
59
|
АИР 132 М8
|
73
|
|
7,5
|
АИР 112 М2
|
41
|
АИР 132 S4
|
63
|
АИР 132 M6
|
73
|
АИР 160 S8
|
108
|
|
11
|
АИР 132 М2
|
69
|
АИР 132 М4
|
74,5
|
АИР 160 S6
|
119
|
АИР 160 М8
|
124
|
|
15
|
АИР 160 S2
|
114
|
АИР 160 S4
|
121
|
АИР 160 М6
|
140
|
АИР 180 М8
|
160
|
|
18,5
|
АИР 160 М2
|
125
|
АИР 160 М4
|
139
|
АИР 180 М6
|
160
|
АИР 200 М8
|
240
|
|
22
|
АИР 180 S2
|
140
|
АИР 180 S4
|
145
|
АИР 200 М6
|
245
|
АИР 200 L8
|
260
|
|
30
|
АИР 180 М2
|
180
|
АИР 180 М4
|
165
|
АИР 200 L6
|
280
|
АИР 225 М8
|
340
|
|
37
|
АИР 200 М2
|
235
|
АИР 200 М4
|
245
|
АИР 225 М6
|
330
|
АИР 250 S8
|
430
|
|
45
|
АИР 200 L2
|
255
|
АИР 200 L4
|
270
|
АИР 250 S6
|
430
|
АИР 250 М8
|
460
|
|
55
|
АИР 225 М2
|
340
|
АИР 225 М4
|
345
|
АИР 250 М6
|
450
|
АИР 280 S8
|
705
|
|
75
|
АИР 250 S2
|
475
|
АИР 250 S4
|
480
|
АИР 280 S6
|
720
|
АИР 280 М8
|
790
|
|
90
|
АИР 250 М2
|
505
|
АИР 250 М4
|
515
|
АИР 280 М6
|
780
|
АИР 315 S8
|
965
|
|
110
|
АИР 280 S2
|
685
|
АИР 280 S4
|
742
|
АИР 315 S6
|
913
|
АИР 315 М8
|
1025
|
|
132
|
АИР 280 М2
|
770
|
АИР 280 М4
|
855
|
АИР 315 М6
|
1010
|
АИР 355 S8
|
2000
|
|
160
|
АИР 315 S2
|
970
|
АИР 315 S4
|
1057
|
АИР 355 S6
|
1748
|
АИР 355 M8
|
2150
|
|
200
|
АИР 315 М2
|
1110
|
АИР 315 М4
|
1150
|
АИР 355 M6
|
1934
|
АИР 355 MB8
|
2250
|
|
250
|
АИР 355 S2
|
1900
|
АИР 355 S4
|
1745
|
АИР 355 MB6
|
2050
|
|
|
|
315
|
АИР 355 М2
|
2300
|
АИР 355 М4
|
1957
|
|
|
|
|
Электродвигатели так называемой «единой серии» 4А в настоящее время сняты с производства. Общепромышленные электродвигатели серий АИР, АД, 5А являются аналогами серии 4А и полностью взаимозаменяемы по мощности и установочно-присоединительным размерам.
Степень защиты IPxx (ГОСТ 17494-87)
Обычно общепромышленные электродвигатели выполняются в закрытом обдуваемом исполнении - IP54(55) или в так называемом защищенном исполнении - IP22(23).
Класс нагревостойкости изоляции
Общепромышленные электродвигатели, как правило, имеют класс нагревостойкости изоляции «В» (температурный индекс 135°С) или «F» (температурный индекс 155°С) по ГОСТ 8865-70.
Основной режим работы (для которого приведен ряд мощностей): продолжительный S1 по ГОСТ 183-74 (МЭК 60034-1).
Габаритные, установочные и присоединительные размеры

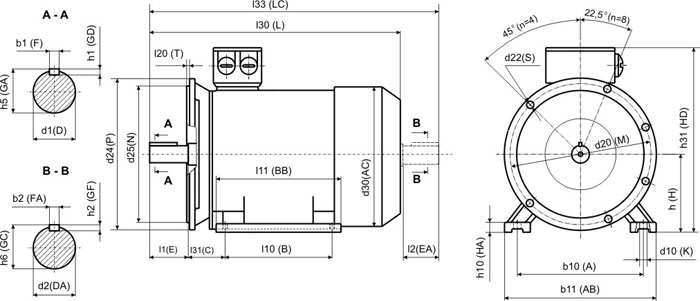

.jpg)
Рис. 1 - исполнение IM1081 (1082)

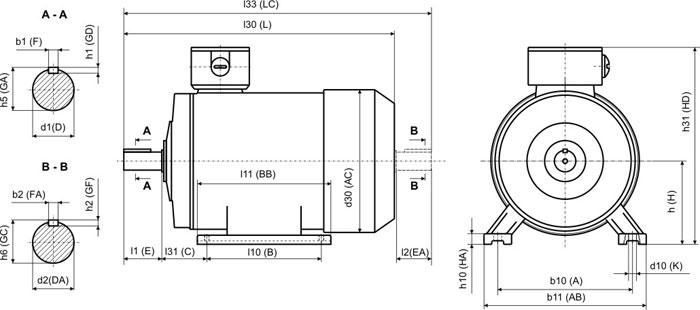

.jpg)
Рис. 2 - исполнение IM2081 (2082)
Примечание: Габаритные размеры l30, l33, h31 и установочно-присоединительные размеры l11, l21, b11, h10 у разных производителей могут различаться. Более точно вышеуказанные размеры у каждого производителя можно найти в соответствующем каталоге продукции.
Габаритные, установочные и присоединительные размеры общепромышленных электродвигателей (серии АИР, А, 4А, 5А, АД, 7АVЕR)
|
Габарит ЭД
|
Число полюсов
|
Габаритные размеры
|
Установочные и присоединительные размеры, мм
|
|
l30
|
l33
|
h31
|
d30
|
b10
|
l10
|
l31
|
d1
|
d2
|
l1
|
l2
|
b1
|
b2
|
h5
|
h6
|
h1
|
h2
|
h
|
h10
|
d10
|
d20
|
d25
|
d24
|
l20
|
d22
|
l21
|
|
L
|
LC
|
HD
|
AC
|
A
|
B
|
C
|
D
|
DА
|
E
|
ЕА
|
F
|
FА
|
GA
|
GС
|
GD
|
GF
|
H
|
HА
|
K
|
M
|
N
|
P
|
T
|
S
|
LA
|
|
50
|
2, 4
|
178
|
|
130
|
107
|
80
|
63
|
32
|
9
|
---
|
20
|
---
|
3
|
---
|
10,2
|
---
|
3
|
---
|
50
|
6
|
5,8
|
100
|
80
|
120
|
3
|
7
|
8
|
|
56
|
2, 4
|
197
|
232
|
145
|
88
|
90
|
71
|
36
|
11
|
11
|
23
|
23
|
4
|
4
|
12,5
|
12,5
|
4
|
4
|
56
|
7
|
5,8
|
115
|
95
|
140
|
3
|
10
|
9
|
|
63
|
2, 4, 6
|
226
|
259
|
170
|
140
|
100
|
80
|
40
|
14
|
14
|
30
|
30
|
5
|
5
|
16
|
16
|
5
|
5
|
63
|
7
|
7
|
130
|
110
|
160
|
3,5
|
10
|
9
|
|
71
|
2, 4, 6, 8
|
270
|
314
|
185
|
163
|
112
|
90
|
45
|
19
|
19
|
40
|
40
|
6
|
6
|
21,5
|
21,5
|
6
|
6
|
71
|
8
|
7
|
165
|
130
|
200
|
3,5
|
12
|
10
|
|
80А
|
2, 4, 6, 8
|
297
|
350
|
205
|
180
|
125
|
100
|
50
|
22
|
22
|
50
|
50
|
6
|
6
|
24,5
|
24,5
|
6
|
6
|
80
|
9
|
10
|
165
|
130
|
200
|
3,5
|
12
|
10
|
|
80В
|
2, 4, 6
|
321
|
374
|
205
|
180
|
125
|
100
|
50
|
22
|
22
|
50
|
50
|
6
|
6
|
24,5
|
24,5
|
6
|
6
|
80
|
10
|
10
|
165
|
130
|
200
|
3,5
|
12
|
10
|
|
80В
|
8
|
297
|
350
|
205
|
180
|
125
|
100
|
50
|
22
|
22
|
50
|
50
|
6
|
6
|
24,5
|
24,5
|
6
|
6
|
80
|
10
|
10
|
165
|
130
|
200
|
3,5
|
12
|
10
|
|
90L
|
2, 4, 6, 8
|
337
|
390
|
225
|
200
|
140
|
125
|
56
|
24
|
24
|
50
|
50
|
8
|
8
|
27
|
27
|
7
|
7
|
90
|
10
|
10
|
215
|
180
|
250
|
4
|
15
|
12
|
|
100S
|
2, 4
|
390
|
455
|
242
|
226
|
160
|
112
|
63
|
28
|
28
|
60
|
60
|
8
|
8
|
31
|
31
|
7
|
7
|
100
|
12
|
12
|
215
|
180
|
250
|
4
|
15
|
14
|
|
100L
|
2, 4, 6, 8
|
390
|
455
|
242
|
226
|
160
|
140
|
63
|
28
|
28
|
60
|
60
|
8
|
8
|
31
|
31
|
7
|
7
|
100
|
12
|
12
|
215
|
180
|
250
|
4
|
15
|
14
|
|
112
|
2, 4, 6, 8
|
443
|
516
|
275
|
252
|
190
|
140
|
70
|
32
|
32
|
80
|
80
|
10
|
10
|
35
|
35
|
8
|
8
|
112
|
14
|
12
|
265
|
230
|
300
|
4
|
15
|
14
|
|
132S
|
4, 6
|
483
|
568
|
295
|
252
|
216
|
140
|
89
|
38
|
38
|
80
|
80
|
10
|
10
|
41
|
41
|
8
|
8
|
132
|
16
|
12
|
300
|
250
|
350
|
5
|
19
|
14
|
|
132S
|
8
|
546
|
636
|
360
|
286
|
216
|
140
|
89
|
38
|
38
|
80
|
80
|
10
|
10
|
41
|
41
|
8
|
8
|
132
|
17
|
12
|
300
|
250
|
350
|
5
|
19
|
12
|
|
132M
|
2, 4, 6
|
483
|
568
|
295
|
252
|
216
|
178
|
89
|
38
|
38
|
80
|
80
|
10
|
10
|
41
|
41
|
8
|
8
|
132
|
16
|
12
|
300
|
250
|
350
|
5
|
19
|
14
|
|
132M
|
8
|
546
|
636
|
360
|
286
|
216
|
178
|
89
|
38
|
38
|
80
|
80
|
10
|
10
|
41
|
41
|
8
|
8
|
132
|
17
|
12
|
300
|
250
|
350
|
5
|
19
|
12
|
|
160S
|
2
|
670
|
785
|
404
|
335
|
254
|
178
|
108
|
42
|
42
|
110
|
110
|
12
|
12
|
45
|
45
|
8
|
8
|
160
|
20
|
15
|
300
|
250
|
350
|
5
|
19
|
13
|
|
4, 6, 8
|
670
|
785
|
404
|
335
|
254
|
178
|
108
|
48
|
42
|
110
|
110
|
14
|
12
|
51,5
|
45
|
9
|
8
|
160
|
20
|
15
|
300
|
250
|
350
|
5
|
19
|
13
|
|
160M
|
2
|
700
|
815
|
404
|
335
|
254
|
210
|
108
|
42
|
42
|
110
|
110
|
12
|
12
|
45
|
45
|
8
|
8
|
160
|
20
|
15
|
300
|
250
|
350
|
5
|
19
|
13
|
|
4, 6, 8
|
700
|
815
|
404
|
335
|
254
|
210
|
108
|
48
|
42
|
110
|
110
|
14
|
12
|
51,5
|
45
|
9
|
8
|
160
|
20
|
15
|
300
|
250
|
350
|
5
|
19
|
13
|
|
180S
|
2
|
710
|
825
|
465
|
365
|
279
|
203
|
121
|
48
|
48
|
110
|
110
|
14
|
14
|
51,5
|
51,5
|
9
|
9
|
180
|
21
|
15
|
350
|
300
|
400
|
5
|
19
|
16
|
|
4
|
710
|
825
|
465
|
365
|
279
|
203
|
121
|
55
|
48
|
110
|
110
|
16
|
14
|
59
|
51,5
|
10
|
9
|
180
|
21
|
15
|
350
|
300
|
400
|
5
|
19
|
16
|
|
180M
|
2
|
710
|
825
|
465
|
365
|
279
|
241
|
121
|
48
|
48
|
110
|
110
|
14
|
14
|
51,5
|
51,5
|
9
|
9
|
180
|
21
|
15
|
350
|
300
|
400
|
5
|
19
|
16
|
|
4, 6, 8
|
710
|
825
|
465
|
365
|
279
|
241
|
121
|
55
|
48
|
110
|
110
|
16
|
14
|
59
|
51,5
|
10
|
9
|
180
|
21
|
15
|
350
|
300
|
400
|
5
|
19
|
16
|
|
200M
|
2
|
735
|
850
|
495
|
410
|
318
|
267
|
133
|
55
|
55
|
110
|
110
|
16
|
16
|
59
|
59
|
10
|
10
|
200
|
25
|
19
|
400
|
350
|
450
|
5
|
19
|
16
|
|
4, 6, 8
|
765
|
880
|
495
|
410
|
318
|
267
|
133
|
60
|
55
|
140
|
110
|
18
|
16
|
64
|
59
|
11
|
10
|
200
|
25
|
19
|
400
|
350
|
450
|
5
|
19
|
16
|
|
200L
|
2
|
781
|
895
|
495
|
410
|
318
|
305
|
133
|
55
|
55
|
110
|
110
|
16
|
16
|
59
|
59
|
10
|
10
|
200
|
25
|
19
|
400
|
350
|
450
|
5
|
19
|
16
|
|
4, 6, 8
|
811
|
925
|
495
|
410
|
318
|
305
|
133
|
60
|
55
|
140
|
110
|
18
|
16
|
64
|
59
|
11
|
10
|
200
|
25
|
19
|
400
|
350
|
450
|
5
|
19
|
16
|
|
225M
|
2
|
835
|
952
|
540
|
460
|
356
|
311
|
149
|
55
|
55
|
110
|
110
|
16
|
16
|
59
|
59
|
10
|
10
|
225
|
30
|
19
|
500
|
450
|
550
|
5
|
19
|
22
|
|
4, 6, 8
|
865
|
1012
|
540
|
460
|
356
|
311
|
149
|
65
|
60
|
140
|
140
|
18
|
18
|
69
|
64
|
11
|
11
|
225
|
30
|
19
|
500
|
450
|
550
|
5
|
19
|
22
|
|
250S
|
2
|
935
|
1085
|
630
|
545
|
406
|
311
|
168
|
65
|
65
|
140
|
140
|
18
|
18
|
69
|
69
|
11
|
11
|
250
|
30
|
24
|
500
|
450
|
550
|
5
|
19
|
18
|
|
4, 6, 8
|
935
|
1085
|
630
|
545
|
406
|
311
|
168
|
75
|
70
|
140
|
140
|
20
|
20
|
79,5
|
74,5
|
12
|
12
|
250
|
30
|
24
|
500
|
450
|
550
|
5
|
19
|
18
|
|
250M
|
2
|
965
|
1115
|
630
|
545
|
406
|
349
|
168
|
65
|
65
|
140
|
140
|
18
|
18
|
69
|
69
|
11
|
11
|
250
|
30
|
24
|
500
|
450
|
550
|
5
|
19
|
18
|
|
4, 6
|
965
|
1115
|
630
|
545
|
406
|
349
|
168
|
75
|
70
|
140
|
140
|
20
|
20
|
79,5
|
74,5
|
12
|
12
|
250
|
30
|
24
|
500
|
450
|
550
|
5
|
19
|
18
|
|
8
|
935
|
1085
|
630
|
545
|
406
|
349
|
168
|
75
|
70
|
140
|
140
|
20
|
20
|
79,5
|
74,5
|
12
|
12
|
250
|
30
|
24
|
500
|
450
|
550
|
5
|
19
|
18
|
|
280S
|
2
|
1080
|
1230
|
660
|
620
|
457
|
368
|
190
|
70
|
65
|
140
|
140
|
20
|
18
|
74,5
|
69
|
12
|
11
|
280
|
30
|
24
|
600
|
550
|
660
|
6
|
24
|
22
|
|
4, 6, 8, 10
|
1110
|
1260
|
660
|
620
|
457
|
368
|
190
|
80
|
65
|
170
|
140
|
22
|
18
|
85
|
69
|
14
|
11
|
280
|
30
|
24
|
600
|
550
|
660
|
6
|
24
|
22
|
|
280M
|
2
|
1080
|
1230
|
660
|
620
|
457
|
419
|
190
|
70
|
65
|
140
|
140
|
20
|
18
|
74,5
|
69
|
12
|
11
|
280
|
30
|
24
|
600
|
550
|
660
|
6
|
24
|
22
|
|
4, 6, 8, 10
|
1110
|
1260
|
660
|
620
|
457
|
419
|
190
|
80
|
65
|
170
|
140
|
22
|
18
|
85
|
69
|
14
|
11
|
280
|
30
|
24
|
600
|
550
|
660
|
6
|
24
|
22
|
|
315S
|
2
|
1160
|
1310
|
815
|
680
|
508
|
406
|
216
|
75
|
65
|
140
|
140
|
20
|
18
|
79,5
|
69
|
12
|
11
|
315
|
40
|
28
|
600
|
550
|
660
|
6
|
24
|
22
|
|
4
|
1290
|
1440
|
815
|
680
|
508
|
406
|
216
|
90
|
65
|
170
|
140
|
25
|
18
|
95
|
69
|
14
|
11
|
315
|
40
|
28
|
600
|
550
|
660
|
6
|
24
|
22
|
|
6, 8, 10
|
1190
|
1340
|
815
|
680
|
508
|
406
|
216
|
90
|
65
|
170
|
140
|
25
|
18
|
95
|
69
|
14
|
11
|
315
|
40
|
28
|
600
|
550
|
660
|
6
|
24
|
22
|
|
315M
|
2
|
1260
|
1410
|
815
|
680
|
508
|
457
|
216
|
75
|
65
|
140
|
140
|
20
|
18
|
79,5
|
69
|
12
|
11
|
315
|
40
|
28
|
600
|
550
|
660
|
6
|
24
|
22
|
|
4
|
1290
|
1440
|
815
|
680
|
508
|
457
|
216
|
90
|
65
|
170
|
140
|
25
|
18
|
95
|
69
|
14
|
11
|
315
|
40
|
28
|
600
|
550
|
660
|
6
|
24
|
22
|
|
6, 8, 10
|
1190
|
1340
|
815
|
680
|
508
|
457
|
216
|
90
|
65
|
170
|
140
|
25
|
18
|
95
|
69
|
14
|
11
|
315
|
40
|
28
|
600
|
550
|
660
|
6
|
24
|
22
|
|
355S
|
2
|
1565
|
---
|
1010
|
735
|
610
|
500
|
254
|
85
|
---
|
170
|
---
|
22
|
---
|
90
|
---
|
14
|
---
|
355
|
52
|
28
|
740
|
680
|
800
|
6
|
24
|
25
|
|
4, 6, 8, 10
|
1570
|
---
|
1010
|
735
|
610
|
500
|
254
|
100
|
---
|
210
|
---
|
28
|
---
|
106
|
---
|
16
|
---
|
355
|
52
|
28
|
740
|
680
|
800
|
6
|
24
|
25
|
|
355M
|
2
|
1565
|
---
|
1010
|
735
|
610
|
560
|
254
|
85
|
---
|
170
|
---
|
22
|
---
|
90
|
---
|
14
|
---
|
355
|
52
|
28
|
740
|
680
|
800
|
6
|
24
|
25
|
|
4, 6, 8, 10
|
1570
|
---
|
1010
|
735
|
610
|
560
|
254
|
100
|
---
|
210
|
---
|
28
|
---
|
106
|
---
|
16
|
---
|
355
|
52
|
28
|
740
|
680
|
800
|
6
|
24
|
25
|
Установочные размеры для электродвигателей с малыми фланцами (IM21хх и IM36хх)
|
Габарит ЭД
|
d20
|
d22
|
d24
|
d25
|
l20
|
|
M
|
S
|
P
|
N
|
T
|
|
56
|
65/85
|
M5/M6
|
80/99
|
50/70
|
2.5/2.5
|
|
63
|
75/100
|
M5/M6
|
90/110
|
60/80
|
2.5/3.0
|
|
71
|
85/115
|
M6/M8
|
105/140
|
70/95
|
2.5/3.0
|
|
80
|
100
|
M6
|
120
|
80
|
3.0
|
|
90
|
115/130
|
M8/M8
|
140/160
|
95/110
|
3.0/3.5
|
|
100
|
130
|
M8
|
160
|
110
|
3.5
|
*Через дробь указаны размеры двух вариантов исполнения малых фланцев
