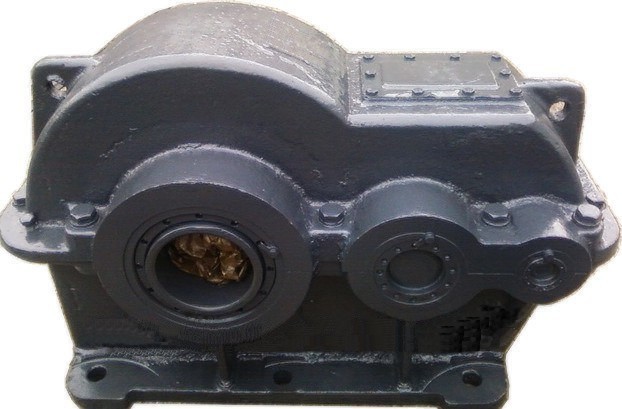

Особой популярностью среди представленных цилиндрических редукторов пользуются такие модели, как РЦД 400-16-32-У2.

Все потому, что посредством данного агрегата можно исключить появление таких сложностей и проблем, которые имеют отношение к уровню производительности.

Подобные двухступенчатые модели активно применяются для комплектации приводов разнообразных технических средств, а также механизмов.

Такие действия осуществляются для того, чтобы изменить частоту вращения, а также внести коррективы в крутящий момент.

Пользоваться такими редукторами можно для комплектации разнообразных видов техники. Все потому, что они отличаются повышенным уровнем надежности, а также функциональностью и универсальностью.

В том случае, если вы отдадите предпочтение данному агрегату, то сможете улучшить технические показатели.

Купить товар

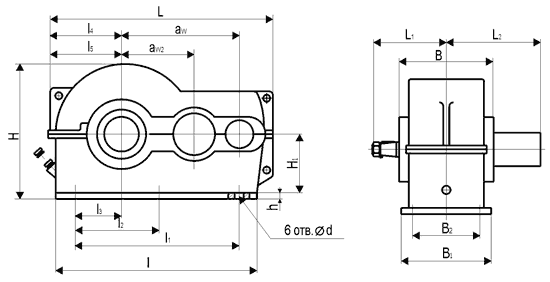

Присоединительные размеры редуктора РЦД 400-16-32-У2, его конструкция

Присоединительные размеры выходных и входных валов РЦД-400

Входной конический вал:

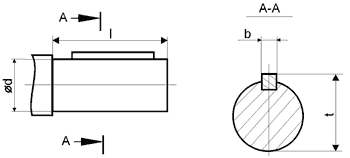

Выходной цилиндрический вал:

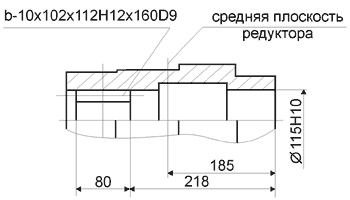

В виде полых валов:

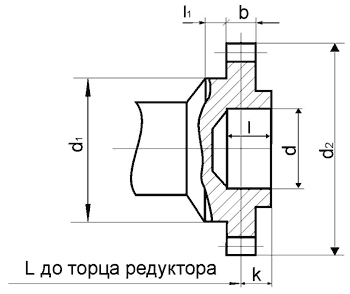

В виде зубчатой муфты:

Условия применения РЦД 400-16-32-У2

Пользоваться такими агрегатами можно:

• В круглосуточном или же периодическом режиме.
• Допускается применение редуктора в таких режимах, когда нагрузки подаются переменно, осуществляются остановки.
• На редуктор подается, как реверсивная, так и направленная нагрузка.
• Что касается частоты вращения, то она составляет около 1400-1500 об/мин.
• Валы, которые входят в состав, могут вращаться в различные стороны.
• Пользоваться такими устройствами можно только при минимальной запыленности. Исключен и контакт с агрессивными средами.
• Агрегаты представлены в разнообразных климатических исполнениях.

Стоимость устройства зависит от величины передаточного числа, а также исполнения.

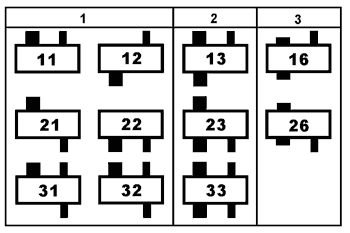

Варианты сборки РЦД-400-16-31-У2

Схемы 1 - в виде части зубчатой муфты, с концами валов под муфты; схемы 2 - с концами под муфты; схемы 3 - с полым выходным валом.

Основные технические характеристики РЦД 400

Номинальное передаточное число		10	16	20	25	31,5	40	Максимально допустимая консольная радиальная нагрузка, Н
Частота вращения вх. вала, об /мин	Режим работы	Крутящий момент на выходном валу редуктора, Нм						Рвх max	Pвых max
РЦД - 400
500	Средний	3450	4070	4020	4130	3950	3900	3800	23600
	Тяжелый	2450	2420	2660	3970	2660	3970	3600	23400
	Весьма тяжелый	2300	2030	2250	2420	2260	2440	3600	18000
	Непрерывный	2300	2020	2160	2110	2000	1950	2000	13800
700	Средний	3150	3120	3410	31290	3760	3900	3800	23600
	Тяжелый	2300	2200	2400	2620	2490	2620	3600	23400
	Весьма тяжелый	2300	2020	2160	2220	2090	2220	3600	18000
	Непрерывный	2300	2020	2160	2110	2000	1950	2000	13800
1000	Средний	3950	3940	3170	3430	3150	3450	3800	23600
	Тяжелый	2300	2020	2230	2420	2250	2410	3600	23400
	Весьма тяжелый	2300	2020	2160	2110	2000	2020	3600	18000
	Непрерывный	2300	2020	2160	2110	2000	1950	2000	13800
1500	Средний	2580	2550	3920	3050	3990	3100	3800	23600
	Тяжелый	2300	2020	2160	2160	2020	2200	3600	23400
	Весьма тяжелый	2300	2020	2160	2110	2000	1950	3600	18000
	Непрерывный	2300	2020	2160	2110	2000	1950	2000	13800
